_SM4高速密码芯片---A4000
_国密局产品型号：SSX1306

1、技术规格
__高速流水线实现SM4分组密码算法；
__算法分组长度为128比特，密钥长度为128比特；
__具有ECB、CBC、MAC和OFB模式下的6条密码运算命令；
__具有单总线、双总线两种工作方式；
__ECB模式，双总线工作方式下加/解密速率最高可达2.5Gbps；
__具有与 SRAM 操作时序类似的32位并行接口；
__内置16K字节Buffer，可缓冲存储1024个分组的数据；
__3.3V工作电压；
__LQFP128 封装。

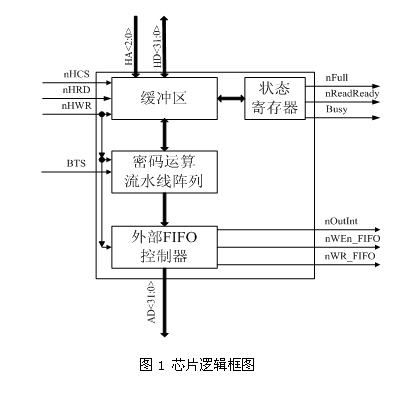

2、逻辑框图
__A4000 的逻辑框图见图1。
__其中，Buffer为数据缓冲器，可以由外部写入或读出数据，输入寄存器存放操作命令及密钥数据，密码运算部件完成运算，密钥运算部件完成密钥的扩展运算。

主总线和副总线分别是两组32位数据总线，其中主总线是双向总线，副总线是单向总线，只能输出，可由外部引脚控制选择单总线、双总线两种工作方式。
总线方式说明：
1.单总线方式：协议数据从主总线写入芯片，处理后使用内部Buffer做为缓冲，由外部读取。
2.双总线方式：协议数据从主总线写入芯片后，由片内逻辑控制输出至副总线，同时向片外输出写使能和写时钟信号。
